Mobile Intel

Celeron

Processor (0.18µ) in BGA2 and Micro-PGA2 Packages

Datasheet 283654-003 78

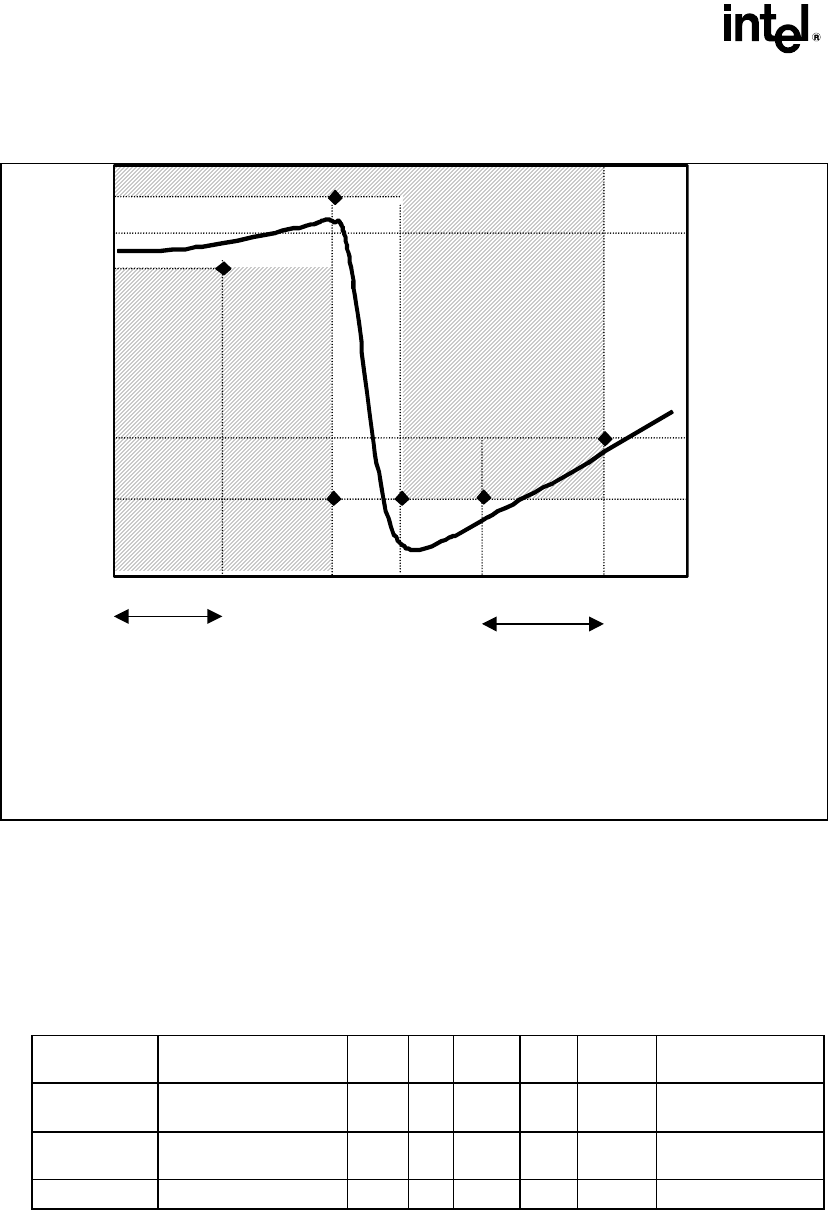

Figure 25. PLL Filter Specifications

0 dB

-28 dB

-34 dB

0.2 dB

forbidden

zone

x dB

forbidden

zone

1 MHz 66 MHz

core

pea

1 HzDC

passband

high frequency

band

x = 20.log[(Vcct-60 mV)

Vcct]

NOTES:

1. Diagram is not to scale

2. No specification for frequencies beyond fcore.

3. Fpeak, if existent, should be less than 0.05 MHz.

A.3 Recommendation for Mobile Systems

The following LC components are recommended. The tables will be updated as other suitable

components and specifications are identified.

Table 41. PLL Filter Inductor Recommendations

Inductor Part Number Value Tol SRF Rated

DCR Min Damping R

needed

L1 TDK MLF2012A4R7KT

4.7 µH

10% 35 MHz 30 mA

0.56Ω

(1Ω max)

0Ω

L2 Murata LQG21N4R7K10

4.7 µH

10% 47 MHz 30 mA

0.7Ω (+/-

50%)

0Ω

L3 Murata LQG21C4R7N00

4.7 µH

30% 35 MHz 30 mA

0.3Ω max 0.2Ω (assumed)

NOTE: Minimum damping resistance is calculated from 0.35Ω – DCR

min

. From vendor provided data, L1 and

L2 DCR

min

is 0.4 Ω and 0.5 Ω respectively, qualifying them for zero required trace resistance. DCR

min

for L3 is not known and is assumed to be 0.15 Ω. There may be other vendors who might provide

parts of equivalent characteristics and the OEMs should consider doing their own testing for selecting

their own vendors.
